상품상세정보
AUTONICS · TK SERIES

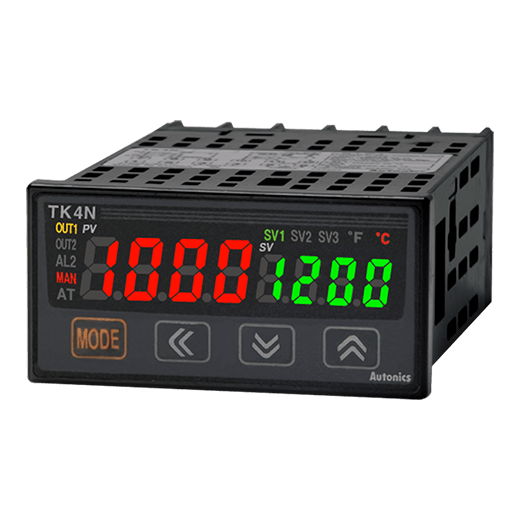

TK4N-T4RN
고기능 PID 온도조절기 · 48 × 24mm · 일반형
50ms 고속 샘플링 · 멀티입력 · 가열/냉각 동시 제어
⚠ 구매 전 꼭 확인하세요
| 01 | TK4N-T4RN = 48 × 24mm · OUT1 릴레이 · 일반형 (가열 또는 냉각) · 옵션 경보1 + RS485 통신 · 전원 100~240V AC 50/60Hz 구성입니다. |
| 02 | 입력은 열전대 · 측온저항 · 아날로그(전압/전류) 멀티입력이며, 50ms 고속 샘플링으로 정밀하게 제어합니다. |
| 03 | 일반형은 OUT1 하나로 가열 또는 냉각을 제어합니다. 가열·냉각 동시 제어는 끝자리 R/C 형명을 선택해 주세요. |
| 04 | 판넬 컷아웃 45 × 22.2mm입니다. |
형명표 — 본 상품 강조
형명 구성
TK4N - T4RN
크기 · 옵션 · 전원 · OUT1 · OUT2
TK4N - T4RN
크기 · 옵션 · 전원 · OUT1 · OUT2
| 자리 | 코드 | 내용 |
|---|---|---|
| ✔ 크기 | N | 48 × 24 mm 본 상품 |
| SP | 48 × 48 (11핀 플러그형) mm | |
| S | 48 × 48 mm | |
| M | 72 × 72 mm | |
| W | 96 × 48 mm | |
| H | 48 × 96 mm | |
| L | 96 × 96 mm | |
| ✔ 옵션 입·출력 | T | 경보1 + RS485 통신 본 상품 |
| 전원 | 2 | 24V AC · 24~48V DC |
| ✔ 전원 | 4 | 100~240V AC 본 상품 |
| ✔ OUT1 제어 출력 | R | 릴레이 본 상품 |
| S | SSR 구동 | |
| C | 전류 또는 SSR 구동 선택 | |
| ✔ OUT2 제어 출력 | N | 일반형 (OUT2 없음) 본 상품 |
| R | 가열 & 냉각형 (릴레이) | |
| C | 가열 & 냉각형 (전류/SSR) |
※ 제조사 형명표 기준 · 표시된 행이 본 상품의 형명입니다
제품 사양
| 형명 | TK4N-T4RN |
|---|---|
| 외형 / 판넬 컷아웃 | 48 × 24 mm (깊이 91.8) / 45 × 22.2 mm |
| 표시방식 | 4digit 7 세그먼트 LED |
| 제어방식 | ON/OFF 제어, P, PI, PD, PID 제어 |
| 입력사양 | 열전대: K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II 측온저항체: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω 아날로그: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA |
| 샘플링주기 | 50ms |
| 제어출력1 | Relay(250VAC~ 3A) |
| 옵션출력 | 경보1, RS485 통신 |
| 전원전압 | 100-240VAC~ 50/60Hz |
| 보호구조 | IP65(전면부) |
| 표시정도 (측온저항체) | •상온(23℃±5℃) 구간:(PV의 ±0.3% 또는 ±1℃ 중 큰 쪽) ±1digit •상온 이외의 구간:(PV의 ±0.5% 또는 ±2℃ 중 큰 쪽) ±1digit |
| 표시정도 (열전대) | •상온(23℃±5℃) 구간:(PV의 ±0.3% 또는 ±1℃ 중 큰 쪽) ±1digit •상온 이외의 구간:(PV의 ±0.5% 또는 ±2℃ 중 큰 쪽) ±1digit |
| 표시정도 (아날로그) | •상온(23℃±5℃) 구간: ±0.3% F.S. ±1digit •상온 이외의 구간 :±0.5℃ % F.S. ±1digit |
| 표시정도 (CT입력) | ±5% F.S. ±1digit |
| 조절감도 | 열전대/측온저항체: 1~100℃/℉(0.1~100.0℃/℉) 가변 아날로그: 1~100digit |
| 비례대폭 | 0.1~999.9℃/℉(0.1~999.9%) |
| 적분시간 | 0~9999초 |
| 미분시간 | 0~9999초 |
| 제어주기 | Relay 출력, SSR 구동출력: 0.1~120.0초 전류출력 또는 SSR 구동출력 선택: 1.0~120.0초 |
| 수동리셋값 | 0.0~100.0% |
| 사용 주위 온도 | -10~50℃, 보존 시: -20~60℃ |
| 사용 주위 습도 | 35~85% RH, 보존 시: 35~85% RH |
| 절연형태 | 이중절연 또는 강화절연(기호:, 측정 입력부와 전원부 사이의 내전압: 2kV) |
| 중량 | 약 140g(약 70g) |
| 제조사 | 오토닉스 (Autonics) |
※ TK4N, TK4SP 시리즈는 단자대 수의 제약으로 인해 지원되는 옵션출력이 제한됩니다.
※ OUT1 제어출력에서 S는 SSR 기능(일반 ON/OFF제어, 위상제어, 싸이클제어)을 가지는 SSR 구동출력이고, C는 전류출력과 SSR구동출력 중에 하나를 선택할 수 있는 모델입니다.
※ 가열&냉각제어를 하고자 할 경우에는 OUT2 제어출력이 있는 모델(R, C)을 선정하고 일반제어를 하고자 할 경우에는 OUT2 제어출력이 없는 모델(N)을 선정합니다.
※ TK4N의 CT 입력 모델은 경보출력1이 있는 일반형 모델에서만 선택할 수 있습니다.
※ 표시정도:
※ 중량은 포장 상태 기준이며 괄호 안은 본체 중량입니다. 사용 조건은 결빙 · 결로가 없는 상태 기준입니다. 사양은 오토닉스 홈페이지 기준이며 제조사 사정에 따라 변경될 수 있습니다.
제품 특징 · 설정 방법 영상
50ms 고속 샘플링
정밀하고 빠른 제어
가열 / 냉각 동시
OUT2로 냉각 제어
전류 / SSR 선택
C 형명 출력 선택
SSRP 기능
SSR 위상 · 사이클 제어
RS485 · 전송출력
옵션 형명 선택
DAQMaster
PC 모니터링 소프트웨어
📐 TK4N-T4RN 치수 한눈에 보기
실제 비율로 그린 치수 그림입니다 (단위 mm)
정면 (외형)
48 mm
24 mm
1300
1300
1300
측면 (깊이)
24 mm
91.8 mm
판넬 뒤 깊이 91.8 mm
판넬 가공 (컷아웃)
45 mm
22.2 mm
판넬 타공 크기 · 공차 +0.6/+0.3 mm
카탈로그 (형명 구성 · 사양 · 치수 · 접속도)
더 자세한 사용 방법은 오토닉스 홈페이지의 사용설명서(매뉴얼)에서 확인할 수 있습니다.
