HANYOUNG NUX · DX SERIES

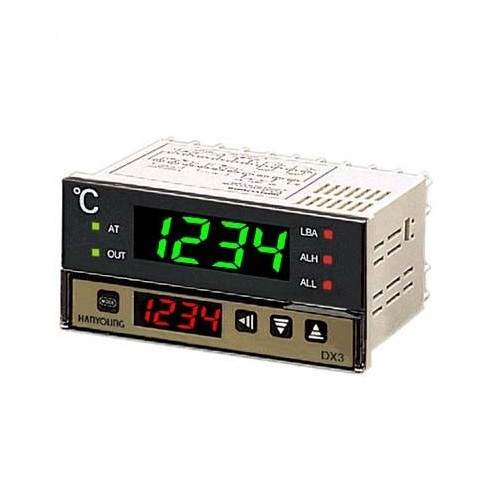

DX3-PMWAR
PID 디지털 온도조절기 · 96 × 48mm · 측온저항 Pt100Ω · 릴레이출력
오토튜닝 PID · 250ms 샘플링 · 경제형 표준 온도조절기
⚠ 구매 전 꼭 확인하세요
| 01 | DX3-PMWAR = 96 × 48mm · 입력 측온저항 Pt100Ω · 릴레이 접점 출력 · 경보 2점 · 전송출력 4~20mA · 기본 가열(역동작) 구성입니다. |
| 02 | 입력 센서는 형명으로 정해지며 사용자가 바꿀 수 없습니다. 사용하는 센서가 측온저항 Pt100Ω인지 꼭 확인해 주세요. |
| 03 | 전원은 100~240V AC입니다. 판넬 전원과 맞는지 확인해 주세요. |
| 04 | 가열/냉각(역/정동작)은 파라미터로 바꿀 수 있습니다. 형명 확인이 어려우면 기존 제품 명판 사진을 카카오톡으로 보내주세요. |
형명표 — 본 상품 강조
형명 구성
DX3 - PMWAR
크기 · 입력 · 제어출력 · 경보 · 전송출력 · 제어동작
DX3 - PMWAR
크기 · 입력 · 제어출력 · 경보 · 전송출력 · 제어동작
| 자리 | 코드 | 내용 |
|---|---|---|
| 크기 | 2 | 48 × 96 mm |
| ✔ 크기 | 3 | 96 × 48 mm 본 상품 |
| 4 | 48 × 48 mm | |
| 7 | 72 × 72 mm | |
| 9 | 96 × 96 mm | |
| 입력 | K | K 열전대 |
| J | J 열전대 | |
| R | R 열전대 | |
| D | 측온저항 KPt100Ω | |
| ✔ 입력 | P | 측온저항 Pt100Ω 본 상품 |
| V | 직류전압 1~5V | |
| C | 직류전류 4~20mA | |
| F | 직류전압 0~10V | |
| ✔ 제어 출력 | M | 릴레이 접점 출력 본 상품 |
| C | 전류 출력 4~20mA | |
| S | SSR 구동 전압펄스 | |
| 경보 출력 | S | 1점 (DX4 전용) |
| ✔ 경보 출력 | W | 2점 (DX4 제외) 본 상품 |
| ✔ 전송 출력 | A | 4~20mA DC 본 상품 |
| N | 없음 | |
| ✔ 제어 동작 | R | 역동작 (가열 제어) 본 상품 |
| D | 정동작 (냉각 제어) |
※ 제조사 형명표 기준 · 표시된 행이 본 상품의 형명입니다
제품 사양
| 형명 | DX3-PMWAR |
|---|---|
| 외형 (W×H) | 96 × 48 mm |
| 입력 | 측온저항 Pt100Ω (형명 고정) |
| 샘플링 / 정밀도 | 250ms / ±0.5% F.S |
| 제어 출력 | 릴레이 접점 출력 — NO 5A / NC 3A 250V AC (저항부하) |
| 경보 출력 | 경보 2점 (릴레이 NO 5A 250V AC) |
| 전송 출력 | 4~20mA (3.2~20.8mA), 부하 600Ω 이하 |
| 제어 방식 | ON/OFF · PID (오토튜닝), 정/역 동작 |
| 전원 | 100~240V AC 50/60Hz |
| 사용 환경 | 0~50℃, 35~85%RH (결로 없을 것) |
| 제조사 | 한영넉스 (HANYOUNG NUX) |
※ 사양은 제조사 사정에 따라 변경될 수 있습니다. 설계 적용 전 최신 매뉴얼을 확인해 주세요.
제품 특징 · 설정 방법 영상
PID 오토튜닝
자동으로 PID 값을 찾아 안정적으로 제어
정동작 / 역동작
가열·냉각 동작을 내부 파라미터로 선택
상·하한 경보
경보 출력 (DX4 1점, 그 외 2점)
루프 단선 경보 (LBA)
센서·히터·출력 이상을 감지해 경보
소수점 · 설정 제한
소수점 표시와 설정값 상·하한 제한
전송 출력
4~20mA 전송 출력 (형명 선택)
📐 DX3-PMWAR 치수 한눈에 보기
실제 비율로 그린 치수 그림입니다 (단위 mm)
정면 (외형)
96 mm
48 mm
1300
1300
1300
측면 (깊이)
48 mm
100 mm
판넬 뒤 깊이 100 mm
판넬 가공 (컷아웃)
91 mm
45 mm
판넬 타공 크기 · 공차 +0.6 mm
입력 종류 및 측정 범위
입력은 형명으로 정해지며 SL1 파라미터를 임의로 바꾸지 마십시오.
| 구분 | SL1 | 코드 | 입력 | 범위 1℃ | 범위 0.1℃ | 정도 |
|---|---|---|---|---|---|---|
| 열전대 | 0001 | K | K | -50 ~ 1300 | -50.0 ~ 999.9 | ±0.5% F.S |
| 0101 | J | J | -50 ~ 600 | -50.0 ~ 600.0 | ||
| 0100 | R | R | 0 ~ 1700 | 0.0 ~ 999.9 | ||
| 측온저항체 | 0010 | D | KPt100Ω | -199 ~ 500 | -199.0 ~ 500.0 | |
| 0011 | P | Pt100Ω | -199 ~ 640 | -199.0 ~ 640.0 | ||
| 전압 / 전류 | 0000 | V | 1 ~ 5V DC | -1999 ~ 9999 (소수점은 SL4에서 설정) | ±0.5% F.S | |
| 0000 | C | 4 ~ 20mA DC | ||||
| 1111 | F | 0 ~ 10V DC | ||||
외형 치수 및 판넬 가공 치수
단위 mm · DX9 / DX2 / DX7 / DX3 / DX4 순서
더 자세한 사용 방법은 한영넉스 홈페이지의 사용설명서(매뉴얼)에서 확인할 수 있습니다.
